真地M-L151門禁一體機接線說明

真地M-L151門禁一體機接線是怎么接的，有什么要注意的事項？不要慌，本文主要介紹真地門禁一體機M-L151接線的方法，讓大家清楚知道真地M-L151如何接線的。

真地M-L151是一款高性能的門禁一體機，具有端莊高雅的外觀，讓企業門禁形象提升了幾個檔次；同時具備通行權限、TTL輸入輸出、鎖操控、門磁檢測、韋根模式等高級門禁功能，給門禁場所提供有力的安全保障。擔心門禁機容量不夠，真地M-L151幫您解決，可容納5000用戶，5000枚指紋容量，10萬條記錄容量，超大儲存容量，是高檔寫字樓、大中型企業、政府機構等行業的門禁防護優選產品。

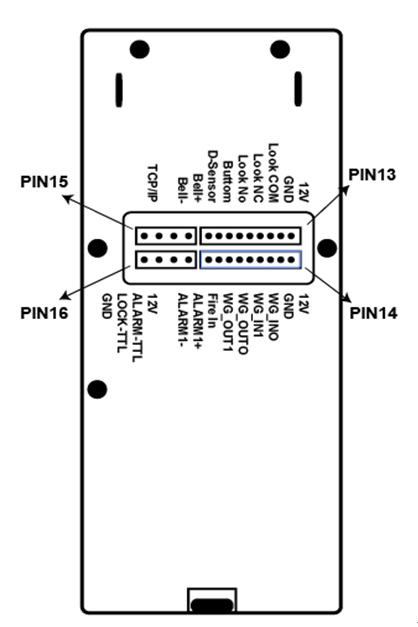

真地M-L151門禁一體機接線說明

1、門禁電源接線：門禁一體機上“GND”接門禁電源的“GND”，門禁機12V接線口接線門禁電源的12V，目的是為門禁主機提供12V的直流電進行工作。

2、電鎖接線：對應接線到門禁電源的“NC”和“GND”端就可以了，建議用2*1平方的電源線。

3、門禁開關接線：注意要把門禁主機上的“Lock-COM”和“GND”用線連接到一起；主機上的“Lock-NO”，門禁開關對應的線都接到門禁電源的“PUSH”接口即可。門禁開關的還需接線到門禁電源的“GND”，完成門禁開關的接線。

4、門鈴接線：門鈴?fù)ǔＳ?/span>4根線，2根是信號線，2根是電源線，電源線接線到門禁電源的“12V”和“GND”，信號線接線到門禁一體機的“Bell+”和“Bell-”即完成接線。

5、網絡接線：一般的網線即可，一端連接門禁主機上的“TCP/IP”接口，一端連接到對應的網絡路由器即可。

以上就是真地M-L151門禁一體機接線的相關說明，希望對大家進一步了解真地M-L151有幫助，也清楚知道真地M-L151該如何接線，能夠快速地構筑好門禁安全防線。
